Manuel Tahrikli Hareket Sistemleri

Manuel tahrikli hareket sistemleri, motor kullanılmadan el çarkı, kol, vidalı mil veya mekanik ayar sistemiyle doğrusal hareket sağlayan sistemlerdir. Hassas ayar, pozisyonlama, aparat ayarı ve yardımcı makine mekanizmalarında sıkça tercih edilir.

İleri Mühendislik olarak manuel tahrikli lineer hareket sistemlerini uygulamaya özel ölçülerde üretiyoruz. Lineer ray, lineer rulman, vidalı mil, el çarkı, taşıyıcı tabla ve bağlantı plakaları projeye göre hazırlanabilir.

Manuel Hareket Sistemi Nerelerde Kullanılır?

Manuel tahrikli sistemler, sürekli motorlu hareket gerekmeyen ancak kontrollü ayar yapılması gereken uygulamalarda kullanılır. Özellikle makine ayar mekanizmaları, kalıp ayarları, aparat pozisyonlama ve yardımcı üretim ekipmanlarında pratik çözümler sunar.

Kullanım alanları:

• Kalıp ayar mekanizmaları
• Aparat pozisyonlama sistemleri
• Manuel kızak sistemleri
• Makine ayar mekanizmaları
• Ölçüm ve test aparatları
• Yardımcı üretim makineleri
• Paketleme ve montaj aparatları
• Özel makine imalatları

Manuel Tahrikli Sistemlerin Avantajları

Manuel hareket sistemleri, basit ve ekonomik yapısıyla birçok uygulamada tercih edilir. Motor, sürücü veya kontrol sistemi gerektirmediği için kurulumu kolaydır ve bakım ihtiyacı düşüktür.

Başlıca avantajları:

• Ekonomik çözümdür
• Kullanımı kolaydır
• Motor ve sürücü gerektirmez
• Hassas ayar yapılabilir
• Kompakt tasarlanabilir
• Özel ölçülü üretilebilir
• Bakımı pratiktir

Teknik Seçimde Dikkat Edilecekler

Manuel tahrikli sistemlerde taşınacak yük, hareket mesafesi, ayar hassasiyeti ve montaj şekli doğru belirlenmelidir. Yük arttıkça kullanılacak vidalı mil çapı, lineer ray ölçüsü veya rulmanlı yataklama yapısı buna göre seçilmelidir.

El çarkı ile yapılan sistemlerde hatve değeri önemlidir. Küçük hatveli vidalı miller daha hassas ayar sağlar. Büyük hatveli vidalı miller ise daha hızlı ilerleme için kullanılabilir.

Üretici Firma Desteği

İleri Mühendislik olarak manuel tahrikli hareket sistemlerinde üretici firma desteği sunuyoruz. Projeye göre özel ölçü, taşıyıcı tabla, bağlantı plakası, ray sistemi, vidalı mil, el çarkı ve montaj detayları hazırlanabilir.

Hazır ürünlerin yeterli olmadığı uygulamalarda, makinenize uygun özel ölçülü manuel lineer hareket sistemi üretebiliyoruz.

Teklif ve Teknik Bilgi

Manuel tahrikli hareket sistemi ihtiyacınız için bize hareket mesafesi, taşınacak yük, kullanım amacı, bağlantı ölçüleri ve ayar hassasiyeti bilgilerini iletebilirsiniz. Bu bilgiler doğrultusunda projenize uygun manuel hareket sistemi için teknik destek ve teklif hazırlayabiliriz.

Manuel Tahrikli Hareket Sistemleri

Manuel Tahrikli Hareket Sistemleri, tahrik’in manuel yapıldığı sistemlerdir.

Ø4 Blok Yatak

Teknik Özellikler

Gövde : (6063 Serisi) Alüminyum Profil

Plaka Ölçüleri :  50x55x10 mm

Yataklama Mili : Ø 4 İndiksiyonlu ,Krom kaplı ( 0,2-0,33 µm)

Rulman Alternatifleri : LFR -50/5-4

Maksimum Hareket Mesafesi : 5850mm

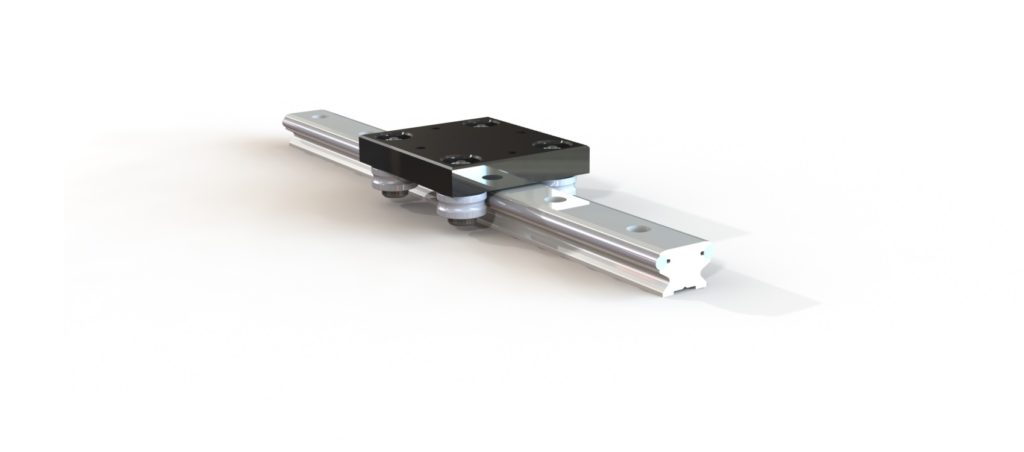

Ø6 Blok Yatak

Teknik Özellikler

Gövde : (6063 Serisi) Alüminyum Profil

Plaka Ölçüleri : 90x80x14 mm

Yataklama Mili : Ø 6 İndiksiyonlu ,Krom kaplı ( 0,2-0,33 µm)

Rulman Alternatifleri : LFR-50/8-6

Maksimum Hareket Mesafesi : 5850mm
