Triger Kayış Tahrikli Hareket Sistemleri

Bu yazımızda Triger Kayış tahrikli lineer hareket sistemlerinin avantaj ve dezavantajlarından bahseceğiz;

Lineer hareket sistemleri , günümüzün vazgeçilmezlerinden olmuştur , hareketin olduğu her yerde görmemiz mümkündür.

bu yüzden çok hassas işlerde veya hassas olmayan işlerde kullanılabilmektedir. kullanacağımız yere göre lineer hareket sistemini seçmemiz gerekmektedir. Maliyetleri yüksek olduğu için yanlış yapılan bir seçimin bizi maddi sıkıntıya düşürebileceği unutulmamalıdır.

Çok fazla hassasiyet gerekmeyen , Hız gerektiren yerlerle tercih edilen sistemlerdir.Bu sistemlerde Triger kayışın kalitesine dikkat edilmelidir. İçerisindeki çelik tellerin yogunlugu ve çapları sistemin çalışması açısından oldukça önemlidir.

Genellikle Yatay eksende tercih edilir , dikey eksende kullanımı sıkıntılı olabilir.uzunlukları maximum 4 metreye kadar yapılabilir. daha uzun sistemlerde kremayerli sistemler tercih edilir.

Yük açısından bakarsak  1-300 kğ arasında yükü rahatlıkla taşıyabiliriz. yükün eksenden kaçık olması durumunda gerekli hesapların yapılması ve doğru sistemin seçilmesi gerekmektedir.



Ekteki Formu Doldurun



Sisteminize Uygun Modülü Biz Seçelim



60-60 trigerli

60*60 Compackt Modül

Teknik Özellikler



Gövde : (6063 Serisi) Alüminyum Profil

Maksimum Hız : 3m/s

Triger Kayış : 5M-25 çelik telli poliüretan

Triger Kasnak : Z30-5M-25F

Bir Turda Alınan Yol : 150mm

Lineer Ray : 15’lik Ray

Lineer Araba : 15-Dar Tip

Üst Plaka Ölçüleri : 60x120mm (tek arabalı) / 60x200mm (çift arabalı)

Maksimum Hareket Mesafesi : 3750mm

Motor Bağlantı Ekipmanları : Kaplin, motor bağlantı flanşı

Motor Seçenekleri : Servo , step, asenkron motor



80-80 trigerli

80*80 Compackt Modül

Teknik Özellikler



Gövde : (6063 Serisi) Alüminyum Profil

Maksimum Hız : 3,5m/s

Triger Kayış : 5M-30 PU çelik telli

Triger Kasnak : Z40-5M-30F

Bir Turda Alınan Yol : 200mm

Lineer Ray : 20’lik Ray

Lineer Araba : 20-Dar Tip

Maksimum Hareket Mesafesi : 5750mm

Motor Bağlantı Ekipmanları : Kaplin, Motor Bağlantı Flanşı

Motor Seçenekleri : Servo , step, asenkron motor











 45-90 trigerli

45*90 Makaralı Triger Tahrikli Modül

 Teknik Özellikler



Gövde :      (6063 Serisi) Alüminyum Profil

Maksimum Hız :     3,5 m/s

Triger Kayış :    T10-32

Bir Turda Alınan Yol :    200mm

Yataklama Mili :    Ø12 İndiksiyonlu ,Krom kaplı ( 0,2-0,33 µm)

Rulman Alternatifleri :    Lfr 5201 / RV 202 ( 62 Hrc )

Üst Plaka Ölçüleri :     155x155x20mm

Maksimum Hareket Mesafesi    5850mm

Motor Bağlantı Ekipmanları :    Kaplin, Motor Bağlantı Flanşı

Motor Seçenekleri :    Servo , step, asenkron motor













90-90 trigerli



90*90 Makaralı Triger Tahrikli Modül

Teknik Özellikler



Gövde : (6063 Serisi) Alüminyum Profil

Maksimum Hız : 3,5 m/s

Triger Kayış : 5M-30

Bir Turda Alınan Yol : 200mm

Yataklama Mili : Ø20 İndiksiyonlu ,Krom kaplı ( 0,2-0,33 µm)

Rulman Alternatifleri : RV 202 ( 62 Hrc )

Üst Plaka Ölçüleri : 165x220x20mm

Maksimum Hareket Mesafesi : 5850mm

Motor Bağlantı Ekipmanları : Kaplin, Motor Bağlantı Flanşı

Motor Seçenekleri : Servo , step, asenkron motor

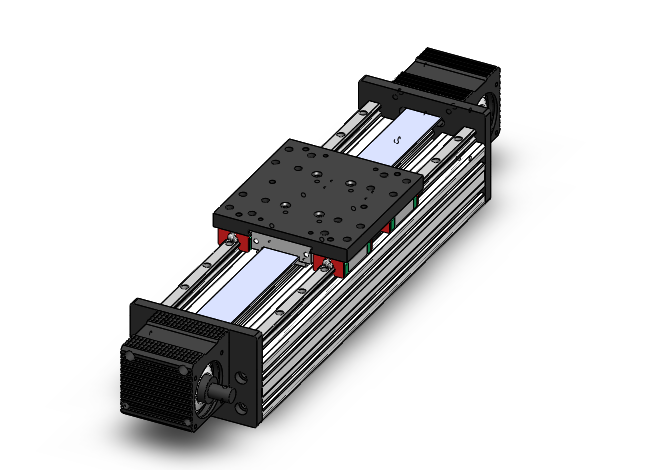

90-180 trigerli

90*180 Lineer Trigerli Modül

Teknik Özellikler



Gövde : (6063 Serisi) Alüminyum Profil

Maksimum Hız : 4 m/s

Triger Kayış : 8M-50 – PU- çelik telli

Bir Turda Alınan Yol : 190mm

Lineer Ray : 20’lik Ray

Lineer Araba : 20-Dar Tip

Üst Plaka Ölçüleri : 180x180x20mm

Maksimum Hareket Mesafesi : 5750mm

Motor Bağlantı Ekipmanları : Kaplin, Motor Bağlantı Flanşı

Motor Seçenekleri : Servo , step,  asenkron motor
